50周年記念モデル・冷却水供給装置

自動遠心の再生機効率化に

冷却水供給装置は自動遠心抽出装置の溶剤再生用の冷却水を、循環供給するものです。
水槽容量の大きい冷却水供給装置を設置することにより、安定した水温と水量で効率的な溶剤再生を実現します。

冷却水供給装置の特長

エコノミキサー・希釈液作成の流れ

  • 単式、2連式、3連式自動遠心抽出装置で使用可能
    ※3連式の場合、サイズの大きい冷却水供給装置をご使用いただく必要があります。
  • 水槽容量が大きいので、溶剤の再生に適した10℃~15℃の冷却水を、安定して供給
  • 小型設計(キャスター付)なので、場所をとらず他の試験目的でも使用できます
    (ソックスレー抽出試験など)
  • 弊社抽出機と併用することで試験槽の温度をより効率的に下げられるので、溶剤の気化による試験者への暴露の危険も低下します。

- ご注意下さい -

冷却機能の低い循環装置(内蔵式やタンク容量が小さい)では気化した溶剤が部屋に充満し、大変な臭いが立ち込めます。その状態でガスコンロを点火したり乾燥機を開けたりすると、気化した溶剤が高温部に触れ、非常に危険な分解ガス(臭素ガス)が発生しますので、充分にご注意下さい。
また試験槽冷却機能が無い抽出機は、乾燥後の高温状態での試験は溶剤が気化し、大変危険です。

冷却水供給装置 設置例写真

エコノミキサー・希釈液作成の流れ エコノミキサー・希釈液作成の流れ

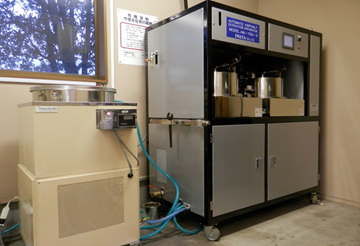

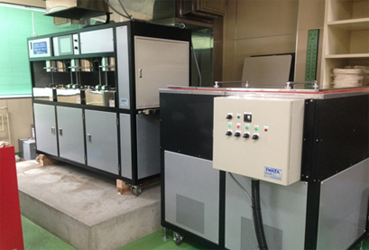

単式抽出装置に使用 2連式抽出装置に使用
エコノミキサー・希釈液作成の流れ
3連式抽出装置に使用 (特注仕様品)

※お客様のご要望に応じて、水槽容量、サイズ変更も承ります。お気軽にご相談下さい。

サイズ・仕様

弊社 冷却水供給装置は、同等のクールニットと比較し、約半額! 型 式 AI-11
サイズ 620(w)*620(D)*950(H)mm
水槽寸法 Φ470*470(H)mm(約80リットル)
冷凍機 100V 100W
循環ポンプ 100V 100W
給 水

ボールタップによる自動給水

電 源 100V 200W(200V用製造可)


カタログダウンロード
冷却水供給装置カタログ(PDF:541KB)
